Controlador Multizona Zentraly

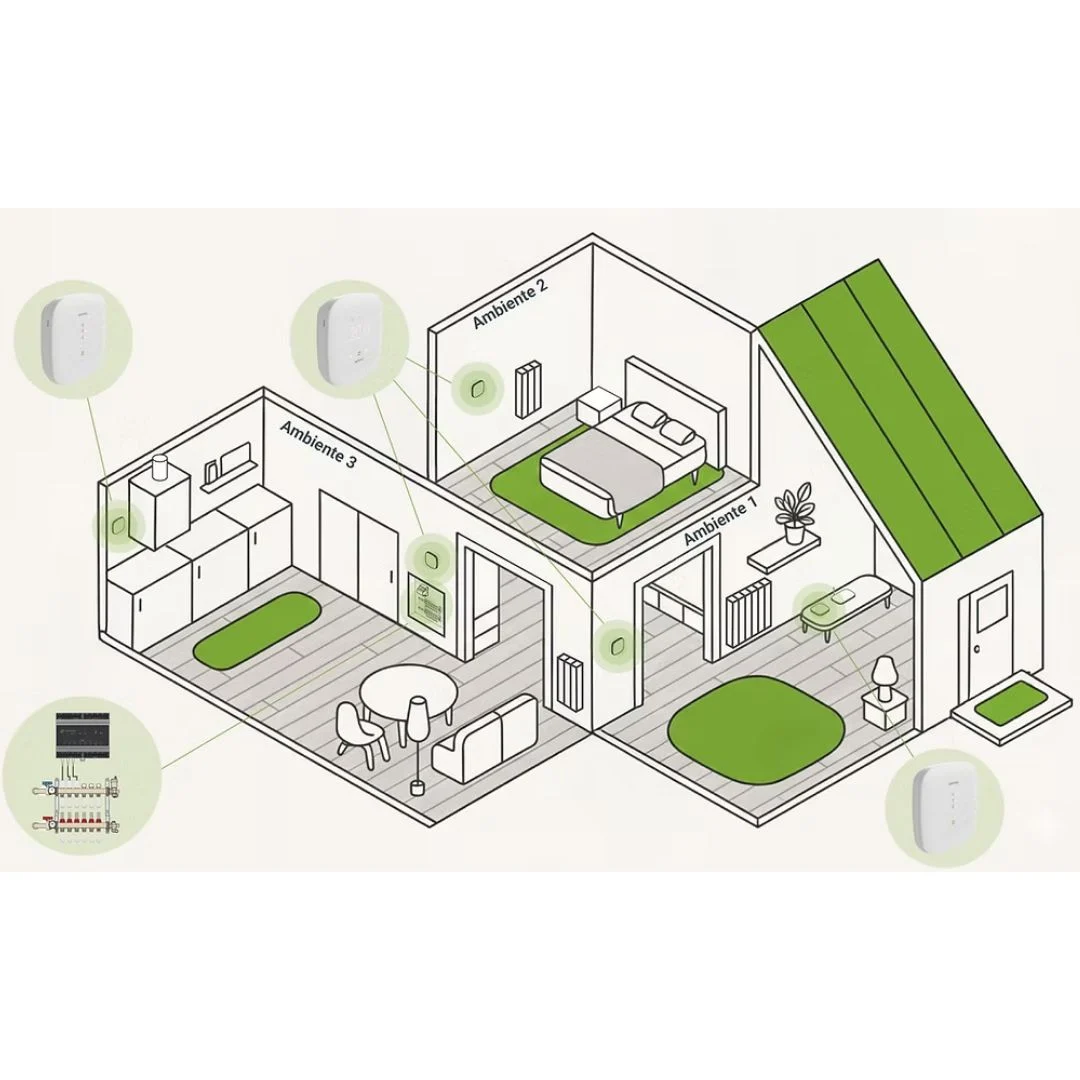

El Controlador Multizona Zentraly es un dispositivo diseñado para gestionar distintas zonas de calefacción desde un mismo colector, coordinando el funcionamiento de cabezales, caldera y bomba según la demanda de cada ambiente. Su función es recibir señales de encendido o apagado provenientes de las distintas zonas y ejecutar las órdenes correspondientes sobre los componentes del sistema.

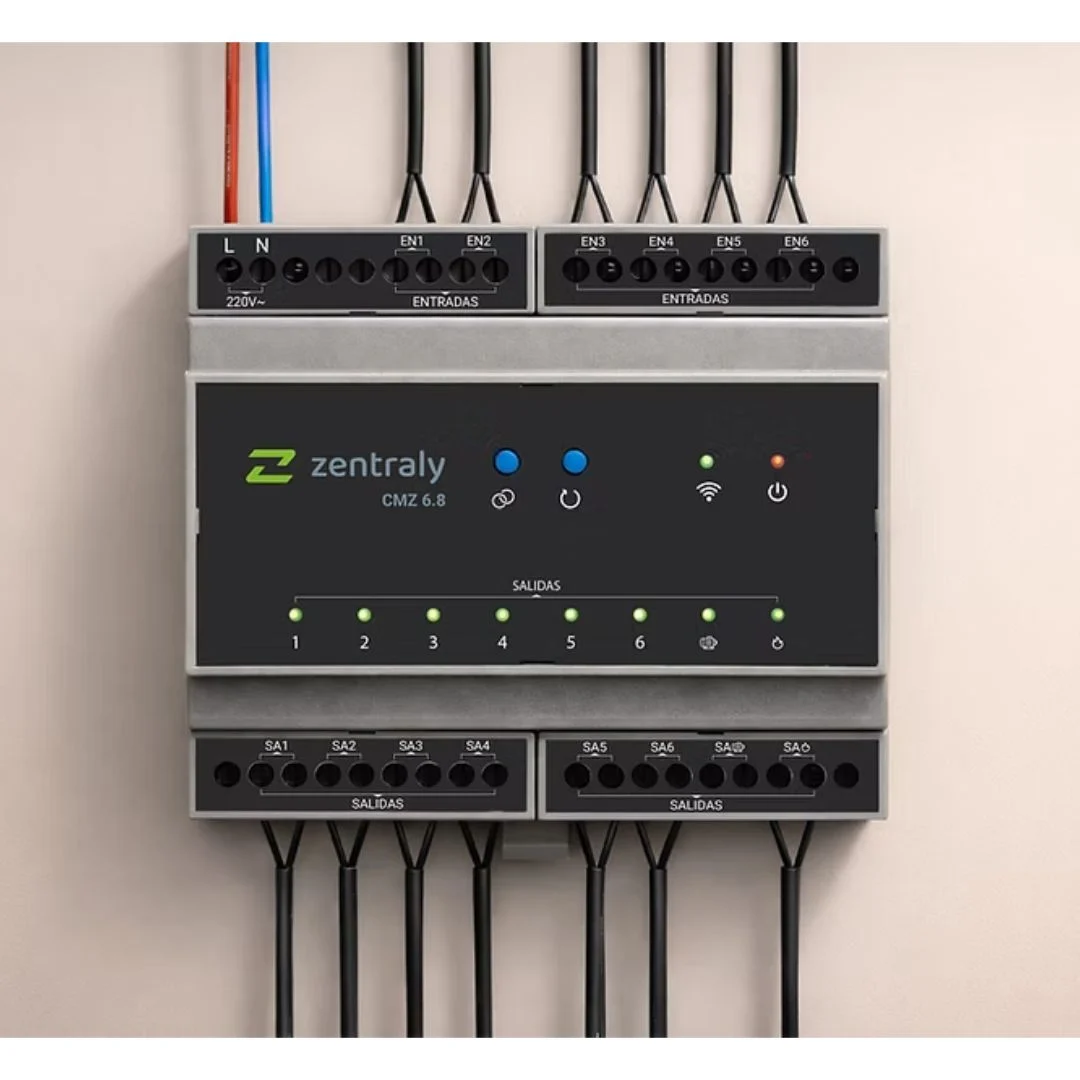

Este modelo CMZ 6.8 funciona como ejecutor de comandos dentro de una instalación de calefacción zonificada. Cuenta con 6 salidas con tensión para cabezales, más 1 salida para caldera y 1 salida para bomba, permitiendo centralizar el control de hasta seis zonas desde un único equipo.

Además, trabaja con alimentación de 160 a 240 V~ / 50-60 Hz, posee protección mediante fusible y está preparado para operar en instalaciones técnicas donde se requiere una distribución ordenada de las señales. Su diseño compacto facilita el montaje próximo al colector y la conexión con los distintos actuadores del sistema.

Características principales

Producto: Controlador multizona para calefacción · Marca: Zentraly · Modelo: CMZ 6.8 · Código: 10001874 · Tipo: Controlador de zonas · Instalación: Próximo al colector · Alimentación: 160-240 V~ / 50-60 Hz · Clase: II

Medidas:

• Ancho: 106 mm.
• Alto: 90,5 mm.
• Profundidad: 62 mm.

Prestaciones:

• 8 salidas totales.
• 6 salidas con tensión de 220 V~ para cabezales.
• 1 salida de contacto para caldera.
• 1 salida de contacto para bomba.
• Potencia máxima por salida 1 a 6: 170 W.
• Corriente máxima en contactos NA: 5 A.
• Tensión máxima en contactos NA: 250 V~ / 30 VDC.
• Consumo sin carga: 10 W.
• Fusible de protección: 6 A.
• Temperatura de operación: -20 °C a 50 °C.
• Humedad de operación: 5 % a 90 %.
• Sección cuadrada de cable: 1 a 2,5 mm².
• Retardo de fábrica indicado: 3 minutos.

Ventajas del Controlador Multizona Zentraly

• Centraliza el control de varias zonas de calefacción.
• Permite gestionar hasta 6 cabezales desde un mismo equipo.
• Integra el comando de caldera y bomba.
• Facilita instalaciones de calefacción por zonas.
• Ayuda a ordenar el cableado y la lógica de funcionamiento del colector.
• Compatible con sistemas de automatización Zentraly Home.

Recomendaciones de instalación

Antes de instalarlo, verificar la cantidad de zonas del sistema, la potencia de los actuadores conectados y la compatibilidad eléctrica de caldera y bomba. También se recomienda ubicarlo en un punto accesible cercano al colector para simplificar conexiones y mantenimiento.
